音視頻工程中，越來越多的信號種類，各種繁雜的接口，各種轉換器，各種矩陣切換器，機柜都塞滿了。MDI系列混合插卡矩陣為音視頻工程帶來了極大的便利性。

MDI矩陣可以混合輸入輸出多種信號如：HDMI,DVI,VGA,YUV,SDI,AV等信號混合輸入輸出。
2012年發布MDI系列混合插卡矩陣至今已有3年時間，MDI矩陣也從剛發布的第一代發展到現在的第三代。
第三代MDI系列混插矩陣解決了SDI攝像機的兼容性的問題，以及AV，VGA不滿屏的現象。

更多信息請瀏覽我們的官方網站：www.dnp.cn

產品描述：

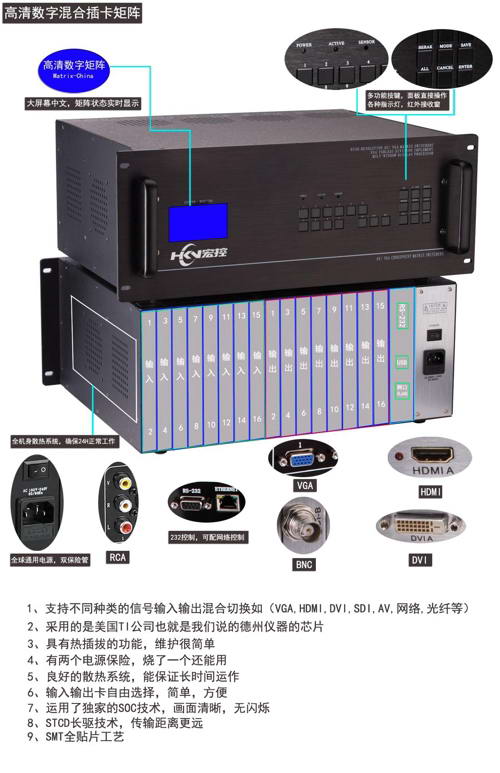

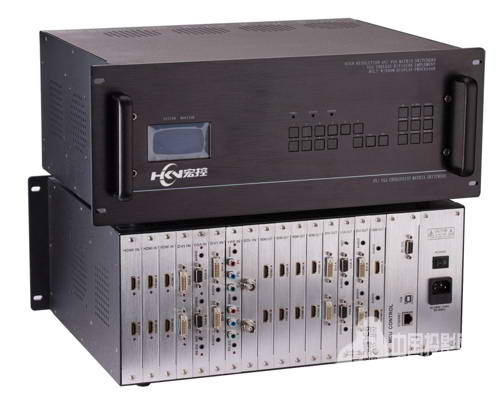

    MDI數字混合熱插拔矩陣是一種高清數模混合矩陣，她支持多種混合信號輸入、輸出(如:HDMI,DVI,VGA,色差,SDI,AV,RJ45)，能夠避免工程中因為信號種類繁雜，而購買多種轉換器出現的麻煩。她集HDCP兼容，EDID獲取，數字同步識別DSIP，自動均衡ISI于一體，她支持最高4K分辨率，兼容藍光DVD和3D視頻信號。

共同特點：
    1、熱插拔結構：輸入信號支持AV，VGA帶音頻，色差（YPbPr），DVI，HDMI，3G/HD-SDI，RJ45，光纖，輸出支持HDMI，VGA帶音頻，DVI，RJ45，光纖。可任意擴展或更換輸入和輸出板。
    2、采用三星S3C2440X2架構處理器，運行速度更快，系統更穩定
    3、采用FPGA可編程邏輯陣列電路XC3S200A，性能更穩定；
    4、采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；
    5、采用美國6.5GHz高帶寬芯片，圖像特別清晰；
    6、兼容 HDMI 1.4版本，符合 HDCP 標準；
    7、支持4K高清信號和3D視頻信號；
    8、HDCP兼容，支持正版藍光DVD信號重現和切換、分配；
    9、輸入輸出帶有自動均衡，有效減少因為線路傳輸而導致的確定性抖動(ISI)；
    10、獨創EDID自動獲取技術，可以根據需要自動獲取；
    11、支持信號時序重整，CEC，36位真彩技術；
    12、采用數字同步識別處理（DSIP）技術
    13、支持無縫集成CMMAW技術和CCSEB電源管理技術；
    14、采用3D全新藍色矩陣式顯示屏，全中文顯示工作狀態
    15、內置輪循切換功能，能任意設定間隔時間和通道
    16、內置32組場景存儲功能，能直接在面板操作
    17、2至72路交叉混合信號輸入輸出；
    18、支持藍光DVD24/50/60fs/HD-DVD/xvYCC；
    19、支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
    20、全貼片SMT工藝，特有ESD靜電保護功能；
    21、具有網絡控制(選配)、USB、串口、紅外、面板多種控制方式，且直接支持中控系統控制
    22、本產品帶有斷電現現場切換記憶保護、視頻同步或分離切換等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如宏控和其他控制系統）配合使用；
    23、全球通用寬電壓設計，可適應交流100～240V，50/60Hz；
    24、高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比；
    技術參數：
    MDI高清數模混插矩陣切換器技術參數
    類別  MDI混插數模混插矩陣
    視頻
    增益 0 dB
    接口帶寬  6.5GHz(-3Db)滿載
    像素帶寬 225M Hz
    位時鐘抖動 <0.15 Tbit
    位上升時間 <0.3Tbit (20%-80%)
    位下降時間 <0.3Tbit (20%-80%)
    信號類型 HDMI1.4規范中的HDMI-A全數字T.M.D.S信號
    切換速度 5nS(±1nS)
    最大支持分辨率 Normal-PC:1600*1200@60Hz24bit,HDPC:1920*1200@60Hz24bit,HDTV:1920*1080P@60Hz36bit
    視頻輸入
    接口類型 HDMI,DVI,AV,SDI,YPbPr,VGA,RJ45,Fiber
    信號強度 T.M.D.S +/-0.4Vpp
    最小/最大電平 T.M.D.S2.9V/3.3V
    阻抗 75Ω
    回波損耗 <-15dB@1MHz to 1.5GHz
    顯示數據通道 5.0 Vp-p(TTL)
    輸入EDID EDID可以根據需要自動獲取
    視頻輸出
    接口類型 VGA,HDMI,DVI,RJ45,Fiber
    信號強度 T.M.D.S +/-0.4Vpp
    最小/最大電平 T.M.D.S2.9V/3.3V
    阻抗 75Ω
    回波損耗 <-15dB@1MHz to 1.5GHz
    顯示數據通道 5.0 Vp-p(TTL)
    時鐘回復 自動
    RS-232控制接口
    串行控制接口 RS-232, 9-針母 D型 接口
    波特率與協議 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
    串行控制口結構 2 = TX, 3 = RX, 5 = GND
    以太網控制接口(選配)
    以太網控制接口 RJ-45母接口
    以太網控制協議 TCP/IP
    以太網控制速率 自適應10M或100M,全雙工或半雙工
    主機規格
    MDI-8X 2至8路任意輸入輸出
    MDI-16X 2至16路任意輸入輸出
    MDI-32X 2至32路任意輸入輸出
    MDI-64X 2至64路任意輸入輸出
    MDI-144X 2至144路任意輸入輸出
