二，原理與歷程
    鼎力HDMI轉VGA轉換線,不是一條普通的線，而是將轉換器置于線中。其內置芯片，將微型芯片內置于線纜間，把HDMI信號一分二解碼為VGA視頻信號和DC3.5音頻信號。原理類似于轉換盒，但有改良，拋棄了傳統轉換盒兩邊皆為母頭還需要外接線纜的做法，直接做成兩頭公頭，更方便直接！
鼎力還獨創外接USB增強供電穩定性，特別適合大功率或者功耗大設備。
    歷程：
    第一代：HDMIA母轉VGA母轉換盒即轉換器，帶音頻輸出孔，需要對接VGA線纜和HDMI線纜和音頻線纜。缺點：兩邊母頭輸入輸出，需要接線纜較多。

    第二代：HDMIA公轉VGA母（長約20CM），將轉換盒芯片放于線纜中，帶音頻輸出，音視頻同步，需要配合VGA線使用。但不支持部份需要供電強的設備，如小米盒子一代。
缺點：大功率設備無供電，不兼容。

 第三代：HDMI 公轉VGA母（長約20CM）帶供電。帶音頻輸出，音視頻同步，帶Micro USB母頭供電口。若設備要求供電更穩定，可外接micro usb數據線，通過USB加強供電，如小米盒子一代。缺點：供電完美，但需配套VGA線，USB取電線使用。


第四代：HDMI公轉VGA公（2米），帶音頻同步輸出，帶外接USB供電。一站式線纜，無需任何轉接，超方便！
缺點：基本完美，可增加更多長度，適合不同長度的線纜傳輸。

 三，參數
    HDMI信號源格式如下：主要有720P，1080I，1080P等；480P（60Hz）,576P(50Hz),720P(50/60Hz),1080i(50/60Hz),1080P（50/60Hz),800*600(60Hz),1024*768(60Hz)
    支持VGA輸出格式如下：
    VGA輸出分辯率格式隨輸入格式自動變化，最高支持1920*1080。
640*480(60Hz),720*576(50Hz),1280*720(50/60Hz),1920*1080(50/60Hz),800*600(60Hz),1024*768(60Hz)
    支持音頻輸出格式：DC3.5mm；

四，鼎力特色

1：內置芯片解碼
    眾所周之，HDMI走數字信號。VGA走模擬信號，兩者不兼容。鼎力HDMI轉VGA轉換器采用進口芯片，將HDMI信號存儲到一個很小的芯片內，解碼再還原于VGA和音頻，穩定實用。
    2，線纜公頭式設計
傳統轉換盒，兩邊都是母頭式，需要再分別對接線纜。鼎力HDMI轉VGA轉換器，依據信號源到顯示器的最佳距離2米，將轉換器做成微型方式，內置于線纜中間，兩頭都是線纜公頭，分別可以直插信號源和輸出源。操作更簡單，布線更清爽。
    3，線纜USB供電式設計
    一般的轉換盒，采用DC5V電源給轉換器供電，電源塊頭大且不方便。鼎力最早把取電做成micro usb母頭方式，采取USB外接供電，但需要外接USB線纜（USBA公對MICRO USB公）。后在消費者建議下，在此基礎上改良，獨創采用外掛式USBA型取電，只要有USB的地方就可以取電，相當方便！
    4，音頻一站式輸出
    HDMI為音視頻同步，VGA只有視頻沒有音頻。鼎力HDMI轉VGA轉換器，通過芯片將HDMI音視頻一分二，解碼為VGA和DC3.5，消費者無需再外接音頻線纜。

五，支持設備
    帶供電支持設備（D-082A/C）：
    不挑機器，兼容最強！支持所有的HDMI接口設備(昂達及一些山寨平板電腦因為HDMI輸出不是主動式的暫不能用，安卓系統 4.02以上可以使用；電信ITV盒子不能調頻率，攝像機點歌機輸出格式不對暫不支持)蘋果Retina Macbook Pro,小米盒子1代，臺式機，XBO360確認需要供電！
    不帶供電支持設備（D-082F/B）：
    普通筆記本/PC，天貓盒子，新小米盒子2代，華為IPTV，華為EC2108V3機頂盒，聯想T430U超級本，聯想U410，THINKPAD S5，三星NP730，憶典S1機頂盒，開博爾K610高清播放器，天敏電視盒，樂視TV無線機頂盒，海美迪J2，戴爾靈越15VD-4516，華碩GTX650TI，美如畫A6，快播小方，XBOXS360，創維E5300，英菲克I7，XBOX ONE次世代主機，杰科R1網絡機頂盒 其他未經測試的產品建議購買帶供電款。
    如果您的輸出設備是mini hdmi、mirco HDMI，可以買轉換頭轉成標準的HDMI接口，再配合本品使用。
    六，使用說明，操作步驟

 一，將線纜各接口正確連接
    HDMI接信號源，如機頂盒，電視盒，網絡盒，播放器，電腦等
    HDMI注意為A型，如需迷你HDMI（C型），MICRO HDMI（D型）聯系客服

    VGA接顯示器，如投影儀，液晶顯示器，電視等
    VGA為9針式，如下圖（左邊9孔藍色）


電視音頻接口DC3.5(可接音箱等）
    如電視上無音頻輸入，則需要DC3.5轉紅白AV一分二連接線

 二，設置信號源
    1.設置分辨率
    1) 接電腦時，請將電腦分辨率設為1024X768以下，超過此分辨率轉換器將不能工作
    2) 接平板電腦、高清播放機、機頂盒、ps3、X360等需要把輸出調節到720P以下后，再接本轉換器，否則轉換器將不能工作。
    小米盒子設置分辨率圖示

2.設置信號輸出（如筆記本電腦，需要設置擴展屏幕）
    1）先請接入你想作為擴展屏的第二個顯示器（或液晶）接入筆記本的VGA接口；

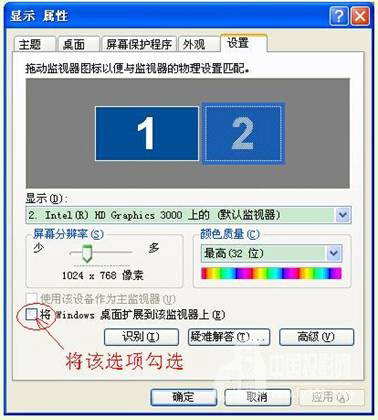

    2）鼠標右鍵點擊桌面→屬性，在彈出的窗口選擇“設置”

點擊這個“第二個屏以后

這時候可以同步設置擴展屏的相關顯示分辨率
    3）按下fn+F5（我本子上的擴展屏功能啟動組合鍵），開啟功能即可
    三，設置輸入設備
    比如電視有VGA1，VGA2多個信號輸入端口，需用電視搖控調整為正確的輸入
    四，外接USB供電
    大功率產品，產品連接到非標準 HDMI接口或HMDI線的情況下可能會出現供電不足的情況，可將供電款USB線纜插入  USB端口給轉換器供電。
    七，使用故障，疑難解答
    序號 故障現象 原因及解決方法
    1 不通電 /黑屏 1、檢查線纜各接口是否接插正確
    2、檢查供電USB線是否完全接通
    2 無圖像或不穩定 1、確認電視已開機并與本機正確連接
    2、確認輸入信號源是否開啟并連接完好
    3、檢查信號源輸出設備調成VGA模式
    4、顯示器的分辨率設置是否正確（大部份老式顯示器分辨率最高支持720P，而電視盒輸出為1080P，會影起超頻（頻率超出范圍），則需要調低信號源（電視盒）分辨率
    3 無聲音 1、檢查系統的連接狀態及連接線是否完好
    2、檢查音量是否開到適合位置或者已經開啟靜音
    3、檢查信號源或者功放端的音頻選項設置是否正確
    4 有噪音 確認音頻格式是否支持（ AUDIO立體聲輸出只支持PCM/LPCM格式的音頻）
    5 筆記本接投影儀，搜索不到信號 筆記本視頻屏幕擴展輸出狀態設置不正確。
解決方法：通常是[Fn]+[F3]/ LCD組合鍵，除了筆記本單獨顯示外，還有兩種顯示模式選擇：筆記本顯示+投影儀顯示、筆記本不顯示+投影儀顯示。目前有很多筆記本，增加了人性化的設計，即當偵測到連接了外部顯示設備后，自動切換到輸出狀態。筆記本擴展屏幕設置：鼠標右鍵點擊桌面→屬性，在彈出的窗口選擇“設置”，擴展屏幕，并且選擇合適的顯示器分辨率。
    筆記本接投影儀，電腦信號時有時無 個別小型筆記本電腦，由于本身輸出信號強度較弱，有時會出現信號中斷或受干擾的情況。

解決方法：將電腦的輸出狀態切換成單屏顯示，即筆記本不顯示，讓投影儀顯示。另外，盡量使用適配器供電而不是電池，信號線則盡量使用短線。
    筆記本接投影儀，投影儀顯示不清晰 目前主流投影儀的分辨率是XGA(1024x768)，而筆記本通常是WXGA(1280x800)，所以當筆記本輸出分辨率，高于投影儀真實分辨率時，就會出現這個問題。因為，顯示時抽掉了一些像素，所以有些模糊。
　　解決辦法：將筆記本輸出分辨率，降至投影儀真實分辨率即可解決，現在很多投影儀啟動后，會彈出菜單提示用戶“投影儀的最佳分辨率”是多少，點對點的顯示效果是最佳的。
    以下為相關操作圖：

 八，操作注意事項 :
    請正確使用并妥善保養，以保證產品性能以及正常工作。
    1、  要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。
    2、  所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。
    3、  請勿用濕手接觸本機及其連接線纜。
    4、  拔插連接線纜時請握住線纜根部，不要拉扯線纜。
    5、  機器不用時請切斷電源。
    6、  請勿開啟機蓋 ,切勿接觸機內任何器件。
    九，其他選配 :
    如需不同VGA線長度，可以選擇此轉換器。

任意VGA線相配，VGA鏈接如下：http://detail.tmall.com/item.htm?spm=a1z10.3.w4011-7959058987.119.I53IvF&id=40118292490&rn=88f86114c3197e0997ba19d960d7495b
    如需HDMI轉AV三色，可選擇轉換線。
