2018索尼“尋匠”有獎征文連載第二期（11）

   作者簡介：

   作者唐淑融，有12年的網絡直播經驗，目前在使用索尼AWS-750、MCX-500兩種直播切換臺。

隨著網絡直播行業與其他產業的聯動日益緊密，慶典直播、電商直播、非遺直播、傳統文化直播、公益直播、政務直播等等，帶來了非常巨大的市場蛋糕。

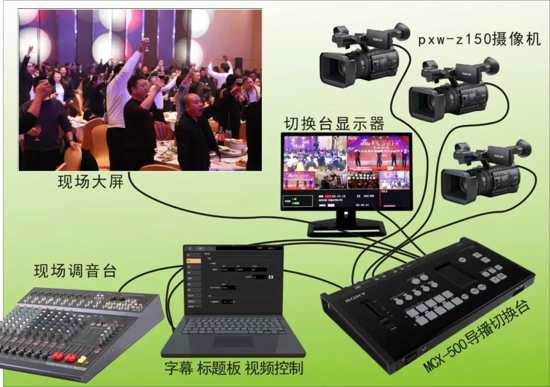

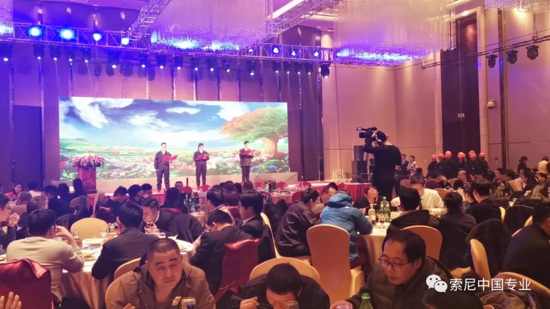

   本文以企業年會為例對網絡直播工作進行解析，從現場視音頻采集、導播切換、編碼推流、內容發布等方面，如何做到設備輕量化、技術保障、功能豐富來確保網絡直播順利進行。

    一、現場攝像

    索尼PXW-Z150攝像機3 臺，1臺大景2臺特寫。 PXW-Z150是一款緊湊型的手持攝錄一體機，按鍵分布與功能設計同大多數索尼攝像機類似容易上手，只需稍加熟悉，就能夠輕松的掌握。特點就是體積小輕巧方便，但常見的接口卻一應俱全。

    除了常用的HDMI視音頻輸出接口，蓮花口復合視頻/音頻（單聲道）輸出接口，卡儂音頻輸入接口，更加難能可貴的是在這個機子上包含了廣播級標準的3G-SDI接口。

    由于SDI信號的質量高于復合模擬信號，傳輸距離又遠大于HDMI，因此，對于大多數直播時用3G-SDI接口就顯得更加得心應手。為了保證現場聲音的質量一般建議從調音臺聲音接入，因此在直播時要關閉攝像機的話筒。

    二、索尼 MCX-500導播切換臺

    索尼MCX-500導播切換臺，是一款接口豐富、功能眾多便于使用的切換臺，體積也非常小。

    按鍵加液晶觸摸屏操控，支持多畫面監看、標題LOGO添加、特效轉換、網絡推流等功能，足夠滿足需求快速的現場直播制作環境，如現場音樂會、婚禮現場、大型會議、企業展示、課堂教育、情景劇等環境。

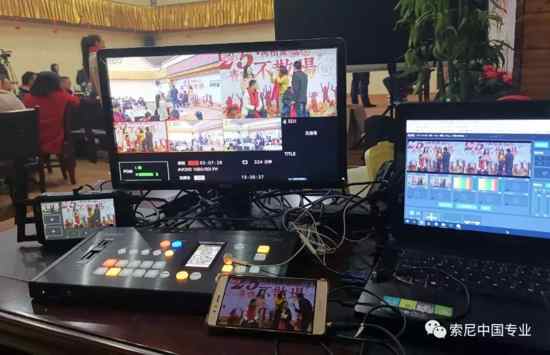

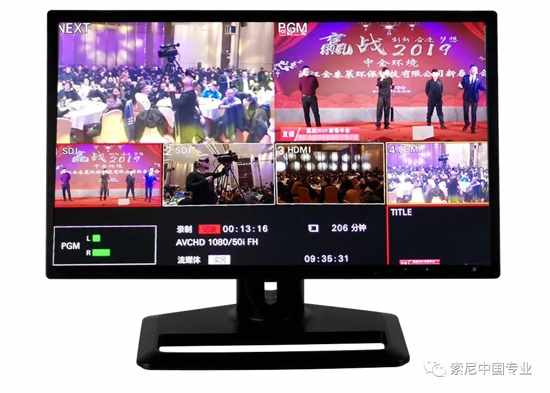

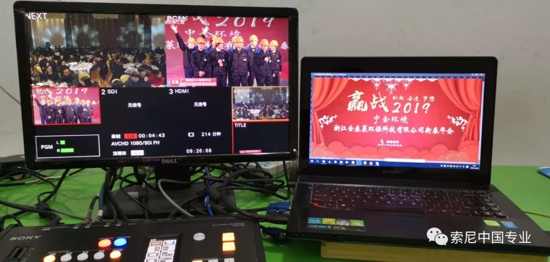

    切換臺顯示

    首先接口方面有4路SDI、2路HDMI、2路復合信號再加1路TITLE標題字幕視頻輸入（VGA接口），2路音頻輸入支持卡農及6.5通用接口。

    輸出有1路SDI、2路HDMI、1路BNC視頻輸出，其中1路HDMI用于接視分監視器。音頻有3.5接口用于監聽耳機，另外還有SD卡插槽，用于PGM錄制。

    網線口2路，1路用于用于網絡直播推流，1路用于切換臺配制使用。USB2.0接口2路，1路用于電腦從切換臺讀取文件拷貝，1路（面板隱藏）是升級修改使用。

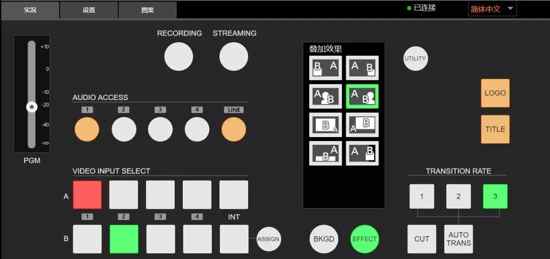

    網絡推流設置

    三、使用心得

    索尼MCX-500切換臺加Z150攝像機做網絡直播方案，它解決了傳統意義上人們認為現場導播系統復雜，設備昂貴，不易上手等問題。

    價格也比較合理，適合一般的影視公司或工作室使用，同時索尼的產品質量好，品牌高端有檔次，關鍵是在實際使用中性能穩定，能確保直播保障。

    LOGO添加，從SD卡導入，切記圖片文件名要大寫LOGO1、LOGO2。

    字幕標題板，TITLE用VGI從電腦接入，事先可用PPT先編排好內容，切記PPT背景用黑色底。

    圖像切換，方式有很多種，可以通過管理后臺調整顯示位置，選擇自己常用的樣式在臺子的液晶顯示屏顯示方便操作。

    現場聲音收集，建議從調音臺接入以確保聲音質量。

    電腦輸入，用HDMI接口輸入到切換臺，播放一些片頭這個功能很實用。

    網絡直播，建議用路由器組網，2條網線同時使用，管理后臺能修改管理登錄地址。編碼的方式有三種選擇，期待索尼工程師能再優化一種自定義方式或是編碼用960X540分辨率，碼流建議1200K會更符合實際使用。

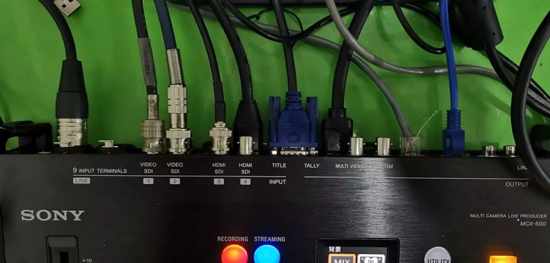

切換臺接線

液晶觸摸屏
