矩陣在多會議室、指揮中心、智慧展廳等很多地方必不可少，在高清視頻切換上發揮著重要的作用。混合視頻矩陣可以將各種不同分辨率、格式、接口視頻設備一起使...
　　矩陣在多會議室、指揮中心、智慧展廳等很多地方必不可少，在高清視頻切換上發揮著重要的作用。

混合視頻矩陣可以將各種不同分辨率、格式、接口視頻設備一起使用。例如在視頻會議工程項目中由于采用不同廠家的視頻設備，需要將不同格式和接口的視頻信號諸如HDMI，DVI，SD/HD/3G-SDI，Display Port, VGA，AV，YPbPr等信號輸入，上述視頻類型的混合信號輸出，同時還支持各種信號的網線和光纖的輸入輸出(通過配置不同類型的輸入輸出卡)。

混合矩陣是高清視頻交換設備，通過輸入板卡將多種模擬信號和數字信號轉換為高清數字信號，實現高清視頻輸出，任何一路信號的輸出自由選擇任何一路信號源而不會干擾其它的輸出，信號傳輸衰減降至最低，實現視頻圖像信號高保真輸出。

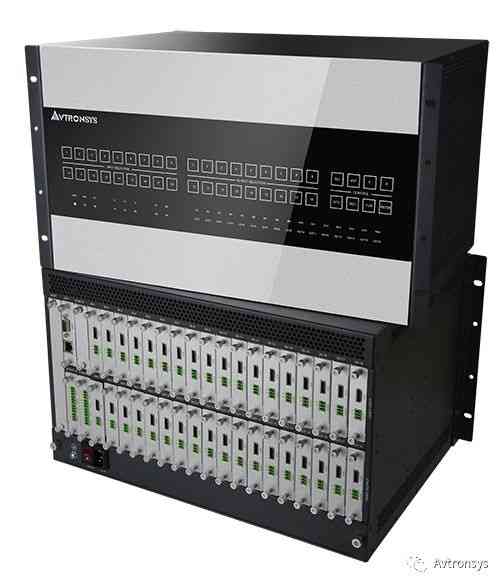

艾維創DXP2高清混合矩陣切換器

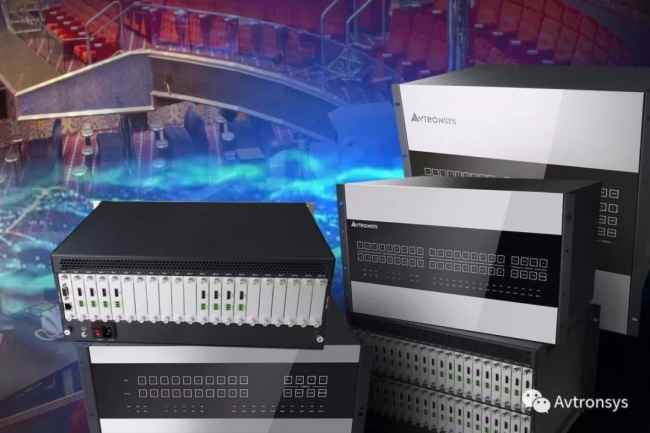

DXP2產品陣列

艾維創DXP2高清混合矩陣切換器是一款高性能的高清視頻信號交換設備，提供HDMI、DVI、VGA、CVBS、YPbPr、SDI、雙絞線、光纖信號本地直連輸入輸出。領先的全數字信號處理技術可以保證信號無失真處理，將最優質的畫面送至顯示終端。

DXP2高清混合插卡矩陣代表了高清矩陣切換的一個新水準。它將固定輸入/輸出矩陣切換器的簡便性、可靠性與模塊化矩陣切換器的方便性、靈活性相結合，實現了DVI/SD/HDMI/VGA/YPbPr/VIDE/雙絞線(HDBaseT)等矩陣輸入/輸出板卡的任意組合。該系列適用于廣泛的應用環境，可以對高分辨率數字視頻信號進行路由切換。

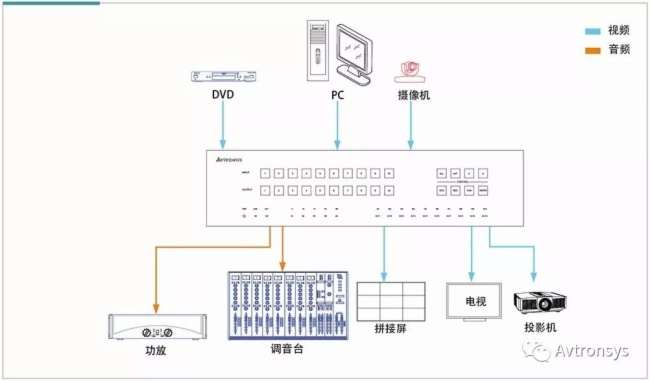

系統連接圖

DXP2系列提供真正的靈活性、可擴展性和經濟性，使客戶能夠根據自己的系統需要選擇合適的配置，可以在任何時間添加額外的輸入和輸出板，用于輕松快速地升級和擴展。對于要求高分辨率數字視頻信號以及從多信號源到多顯示設備之間均為全數字信號，以確保生成最高質量圖像品質的各種應用環境，DXP2矩陣切換器無疑是理想的選擇，比如商業、醫療、軍隊和政府、企業、學校等應用環境。

系列型號包括：DXP2-1010、DXP2-1818、DXP2-3636、DXP2-7272……

DXP2系列功能特點

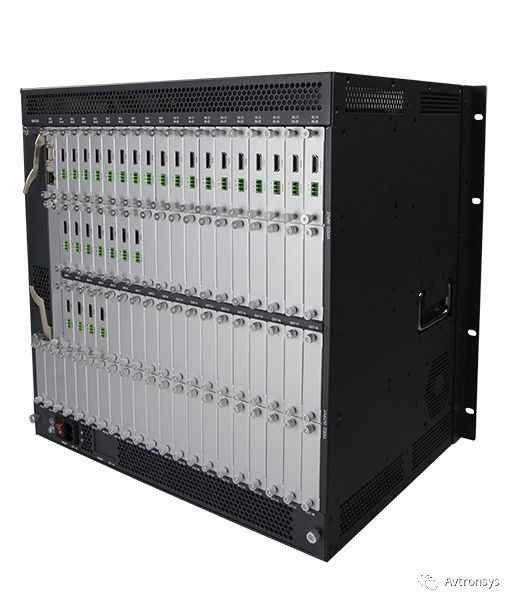

DXP2-3636

1、支持單卡單路輸入輸出，可現場定制輸入輸出;

2、支持DVI 1.0協議，符合HDCP1.3標準，兼容HDMI 1.4a;

3、支持HDMI/DVI/VGA輸出卡無縫切換及拼接功能;

4、拼接輸出卡都能實現視頻拼接功能，圖像視窗在全屏范圍內可以任意縮放、疊加、漫游;

5、內置音頻矩陣卡，VGA外部音頻和HDMI內嵌的音頻可獨立切換輸出;

6、支持VGA/AV/YPBPR圖像及外部音頻內嵌到HDMI輸出;

7、支持現場面板修改分辨率、對比度、亮度、色度、等屏參設置;

8、支持嵌入中控板卡;

9、輸入具有自動電纜均衡功能，對長距離電纜傳輸導致的信號損失或信號源的弱輸出進行補償;

10、輸出具有輸出時鐘恢復功能，可以對弱源信號或長距離輸入電纜引起的信號損失進行補償，而無需添加額外的信號調節設備;

11、支持畫面無縫切換，不黑屏，接口信號全兼容，自適應每路輸出參數或者獨立可調整;

12、帶有斷電現場保護功能;并可保存和調用多個切換狀態;

13、采用LED燈形式形象直觀的表示輸入/輸出通道對應的關系。

技術參數

DXP2-1818

1、支持高達7 Gbps的數據速率，每色2.25 Gbps;

2、支持分辨率高達1920x1200的計算機視頻和高達1080p的HDTV信號;

3、支持輸入VGA、DVI、YPbPr、CVBS、HDMI、

HDMI-A、SD/HD/3G-SDI、雙絞線、光纖等信號格式;

4、輸入輸出分辨率最大支持1920*1200，向下兼容1280*720信號等其他分辨率;

5、接口帶寬：不小7Gbps;

6、數據交互：10Tbit/秒;

7、32種場景預設 ;

8、支持DVI 1.0協議，符合HDCP1.3標準，兼容HDMI 1.4a;

9、支持拼接功能，信號可疊加、可漫游、任意縮放。
