工程布線難

總結起來有以下幾點

1. HDMI等接口的一體化有源光纖線的插頭較長，碰到小管徑、拐彎多等諸多穿管問題，的確不容易布線施工。

2. 光纖光纜容易斷纖，布線不好用力拉拽。

3. 一體化有源光纖線有方向性，如遇布線方向布反了，先期沒有發現，等隱蔽工程結束的時候再發現問題，需要重新布線就很麻煩。

4. 項目完工交付后，光纖光纜在后期被意外弄斷，不好維修。

5. 主設備短路導致燒毀一體化光纖線的模組，或者光模組器件不良需要更換新模組等。

針對以上工程布線瓶頸，華光昱能推出了F系列【一體化方案、熔纖方案和MPO快接方案】這三種安裝方式，通過HDMI純光纖對接的變化，滿足不同場景的使用和市場的多元需求。

這三種安裝方案的HDMI光纖線全部采用光透傳技術，超2.0 標準，帶寬32Gbps，最高支持 4096X2160@60HZ 超高清圖像傳輸，支持12bit色深，4:4:4，富余的帶寬在色深方面有更好的展現，傳輸距離最長300米。

1 HDMI純光一體化傳輸系統

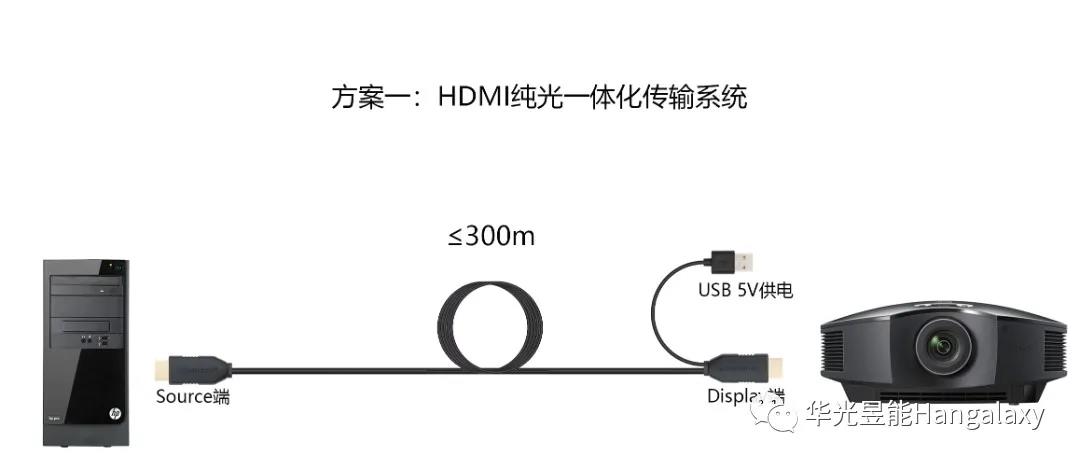

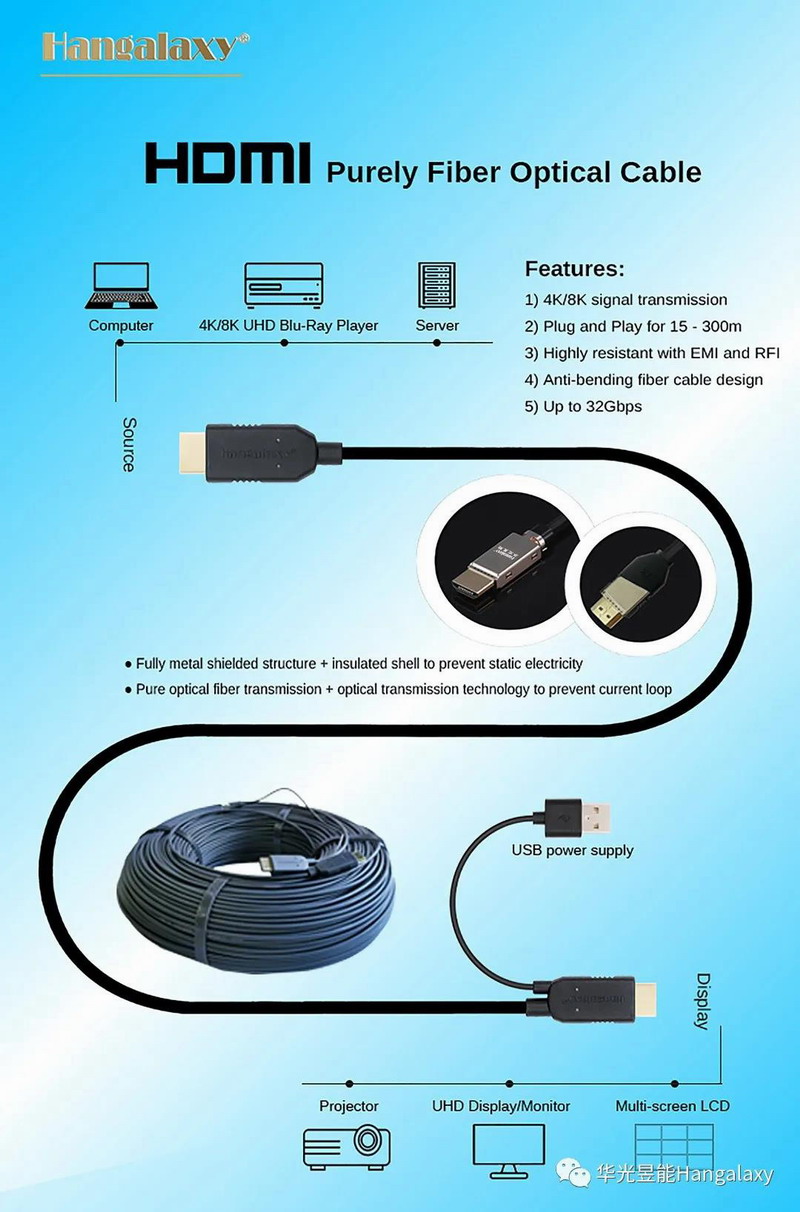

華光昱能HDMI純光一體化光纖線采用光透傳技術，OM3-300多模光纖，端到端，一條線三個接口。線纜最長300米，即插即用，無需驅動程序，兼容性極佳，可以直接穿25管，也可以剪斷光纜，穿管后再熔接光纜。

華光昱能HDMI純光一體化的光電模組采用金屬全屏蔽內殼封裝，這個是專門針對插頭光電模組的1cm電路做屏蔽保護的極致做法，光纖具備強抗電磁及射頻信號干擾。在Display端有一條25cm的USB接口線，需要外接USB口供電。

這種方式可按照項目的實際需求，在工廠定制好光纜長度，現場直接安裝，一體化光纖線接口少，強抗干擾的特點是最穩定的方案選擇。

當主設備碰到短路，導致燒毀光纖線的模組，或者光模組器件不良需要更換新模組，解決方式就是更換接頭，把HDMI光纖線的接頭剪掉，更換新的接頭重新熔接就好，兩端均可如此。

HDMI接口的光纖線是有方向性的，當布線方向性弄錯時，不好改動，也可以采用這種剪斷熔接方式，只調換插頭，不需要重新布線。

2 HDMI純光熔纖方案

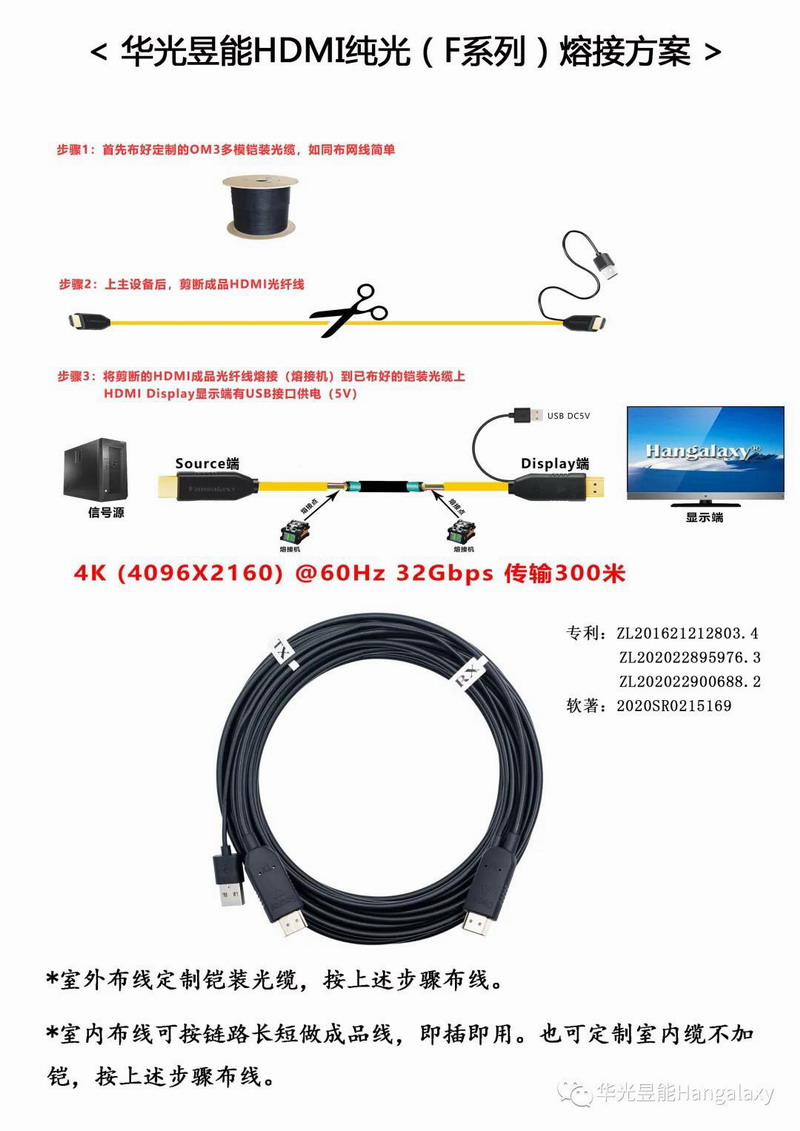

華光昱能Hangalaxy早在2015年就推出HDMI/DVI有源光纖線的純光纖方案，遇到穿管的難題時，采用此方式：

1、預先鋪設定制光纜。

2、上主設備時，將短距離的純光HDMI光纖線剪斷，跟預先鋪設的光纜按照顏色一一對好并熔接，完成傳輸鏈路。

熔纖方式對光信號的損耗極低，插損只有0.01dB，信號穩定性更高。

特別要注意的是，熔纖點需要加套管做好保護，用熔纖盒上機柜。

早期這種傳輸方式都需要另外單獨給每一個發射端的模組做EDID燒錄拷貝，方可使用。自2018年華光昱能Hangalaxy推出光透傳技術產品以來，就無須在發射端的模組做EDID燒錄拷貝。

華光昱能Hangalaxy品牌HDMI和DVI接口的光纖熔接方案，至今已在部分國家級項目和國內眾多文旅夜游項目大量使用。

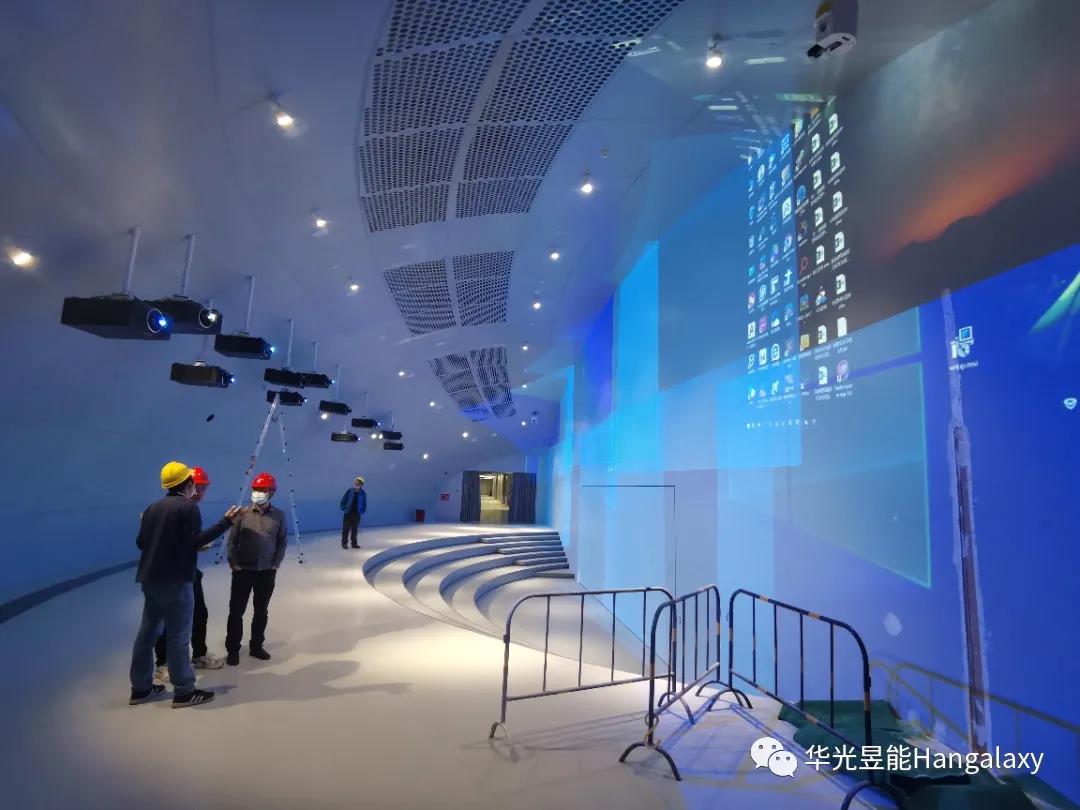

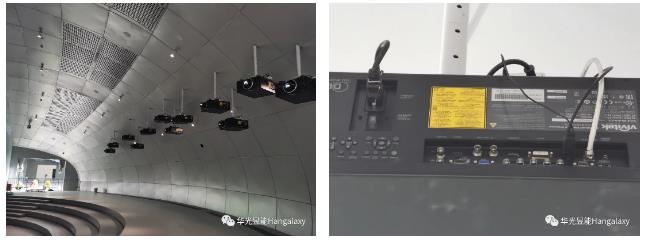

圖為華光昱能熔纖案例

剪斷熔纖的方式，在一些經濟發達地區較容易找到專業熔纖工程師上門服務，在一些偏遠地區不容易找到熔纖工程師。熔纖所增加的成本相對較高，多路熔纖性價比好些，少量熔纖成本較高。熔纖機目前價格已較為親民，熔接工藝也好學，容易上手，工程商也都開始備有這種專用設備，工程師自己學習后也懂得熔接，也就無須外請作業人員。

3 MPO快接方案

華光昱能MPO快接方案則是給工程項目又增添了另一種布線的選擇方案。

MPO（Multi Push On）連接器是一種多芯的光纖連接器，也叫高密度光纖預連接系統，目前主要用于三大領域：

1、數據中心高密度環境的應用；

2、光纖到大樓的應用；

3、在分光器/40G/100G/ QSFP+等光收發設備內部的連接應用。

光纖連接方式通用是【光纖熔接，LC/SC/FC對接，MPO/MTP快接】等這幾種方式。

HDMI有源光纖線的光纖是采用多路光芯，采用MPO快接接口方式能更好地簡化施工布線，早在2015年華光昱能就在一些施工規范的項目上推薦采用這種光纖傳輸方式。但由于MPO接口精密度很高，對安裝及使用環境也有很高的要求，而且當初價格不菲，工程師接受程度較低，最初采用這種傳輸方式多在北美、歐洲等技術和經濟較為發達地區。相比歐美的工程師職業技能水平較高，采用MPO快接方式較為理想，國內技術安裝隊伍的受訓時間較短，專業水平普遍不高，采用MPO對接方式容易存在隱患。基于以上原因，當初的MPO快接方案就沒有被廣泛推廣應用。

隨著關鍵零配件成本的下降，目前MPO的價格較為親民，華光昱能Hangalaxy適時推出改良版的HDMI+MPO產品工藝和材質的同時，提高了MPO方案的應用，去年正式推出了HDMI/DVI/DP/USB3.0等接口的有源光纖線+MPO連接方式，讓工程布線又多了一項確實可行的解決方案。

HDMI+MPO快接方案的實用優勢

華光昱能Hangalaxy預支成端的MPO光纖線定制距離最長可達300米，長度可依據項目現場情況進行定制，也可以根據項目環境選擇室內光纜或室外光纜，對一些室外復雜環境還可以定制鎧裝纜，傳輸長度及其他要求都能滿足個性化定制。

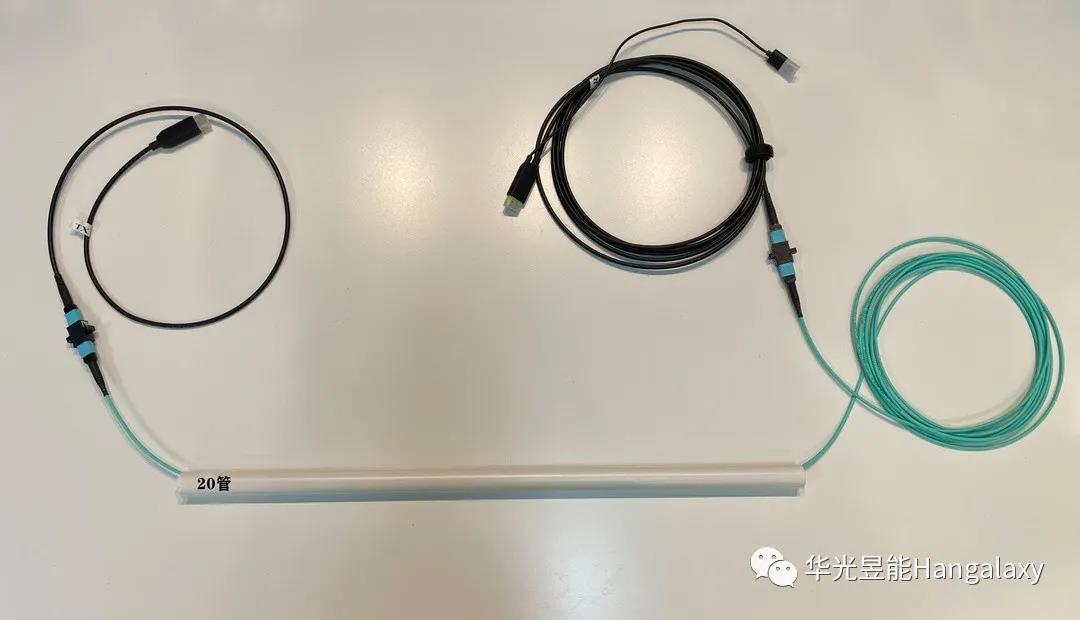

在施工中，按照普通光纜的布線規范要求，先布好定制的MPO光纖線。布線不存在要注意方向性的問題，管徑Φ20mm以上MPO光纖線就可以順暢穿管，圓滿解決一體化HDMI光纖線插頭尺寸大不好穿管，插頭容易在工地被損壞的老大難問題。

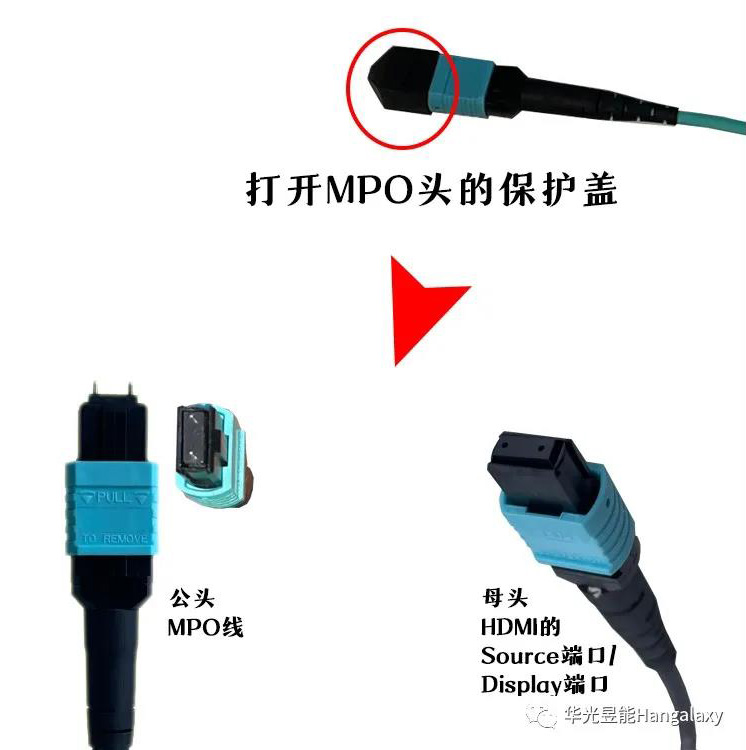

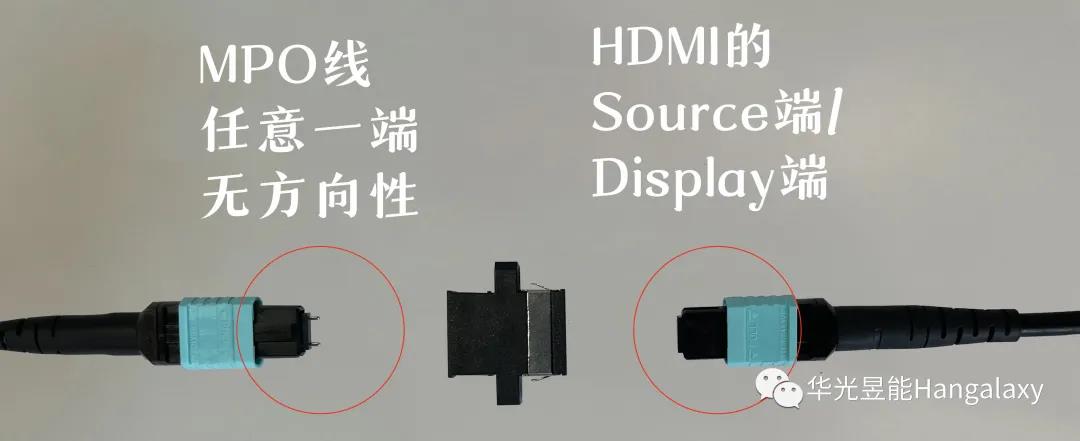

布線之后等上完主設備，再將HDMI有源光纖線的MPO接口跟MPO光纖線的接口，中間用專用的MPO適配器進行對接，卡緊。另一端也同樣對接，便能快捷完美地完成整套HDMI有源光纖傳輸鏈路的對接。

MPO布線時無須考慮方向性，如果HDMI光纖線的TX端和RX端對接方向弄錯了，只要把MPO連接器從適配器拔出，重新調換TX/RX位置，再接插即可。

如有HDMI有源光纖頭光模組損壞或老化受損，更換新的HDMI有源光纖接口線即可，預先布下的MPO光纖線不會受到影響，無需改變原先布好的整條傳輸鏈路。這樣減少了人工和重新布線的成本，讓現場工程師使用更省心、放心。

HDMI 2.0+MPO快接方案在光鏈路中具有很好的互換性，使用簡便高效，而且插入損耗低，MPO插損≦0.5dB，信號傳輸零遲緩，零掉幀。

華光昱能Hangalaxy以上三種超2.0 標準的HDMI光纖傳輸方案均采用光透傳技術，32Gbps的高帶寬，支持4096*2160@60Hz，4:4:4取樣；支持12bit色深，3D，HDCP2.2/1.4，HDR功能。最長傳輸距離300米。

作為光通訊企業，華光昱能Hangalaxy品牌的HDMI/DVI/DP/USB3.0/MPO等光纖線一直遵循光通信的操作規程及標準，特殊工藝更具匠心。
