東莞松山湖國際機器人產業基地（又名XbotPark機器人基地）是在東莞市政府、松山湖國家高新區支持下，由李澤湘教授、高秉強教授等聯合發起成立，按照“政府資助、企業化運作”模式建設的孵化載體。自2014年發起創立以來，XbotPark機器人基地至今已經走過了9年。XbotPark機器人基地，這個集合了多功能于一體的硬科技創業社區，每一個建筑、每一處設計，都以創業者為中心，滿足他們在研發、創業、生產制造以及休閑娛樂等方面的需求。

用戶需求

基地舉辦的培訓活動中，需要清晰錄制活動主持人、培訓學生以及PPT電腦的總計3路實時畫面；且需要3路信號源可以任意組合畫面，通過錄播USB信號源輸出到電腦，作為騰訊會議的信號源使用；整個培訓活動需要錄制，錄制的視頻文件后期可回放，可編輯；培訓中也要同時可以做到多平臺直播；整個操作系統需要簡單易上手。

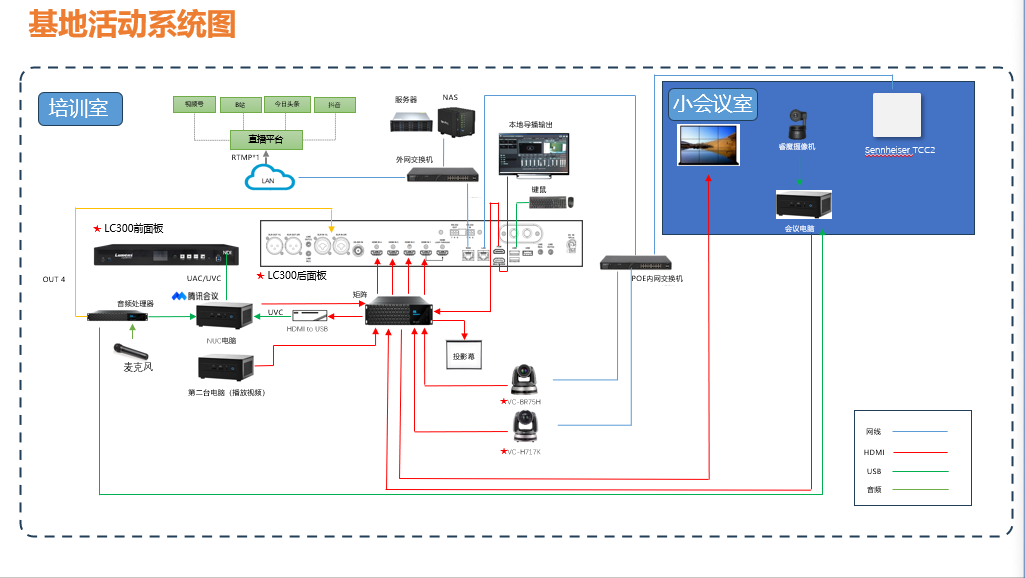

系統架構

考慮到用戶的需求，以及未來的擴充性及先進性，Lumens為客戶設計了完整方案。整個方案設計以全4K為主軸，配置2臺4K攝像機：VC-H717K拍攝講師，VC-BR75H拍攝學員。同時使用兩臺電腦，一臺用來播放PPT，一臺用作騰訊會議電腦。

錄直播平臺上，2路攝像機信號源及1路播放PPT的電腦信號源接入4K直錄播導播平臺LC300， LC300錄播主機同時支持本地導播和網絡導播兩種導播模式；且能夠?qū)崿F(xiàn)多資源畫面融合模式，即可以融合與會人員畫面、會議PPT內容等多機位畫面，實現單畫面電影模式或多畫面多資源模式的采集與錄制。錄播對信號源錄制的同時還能實現畫面的切換，合成且可通過自帶的USB接口把攝像機和PPT電腦的畫面輸出給會議電腦作為會議信號源使用。操作界面簡潔，設置更方便。

方案特色

1.本地導播與網絡導播：LC300錄播主機提供滿足會議錄制功能的導播平臺，同時支持本地導播和網絡導播兩種導播模式；操作界面簡潔，設置更方便。

2.多資源畫面模式:融合與會人員、會議PPT內容等多機位畫面，實現單畫面電影模式或多畫面多資源模式的采集與錄制。

3.多流獨立錄制:LC300錄播主機支持電影模式和資源模式同步錄制。可把各路視頻信號和電腦信號進行獨立同步錄制，靈活選擇錄制通道，生成標準化的高清流媒體文件，便于后期制作。

4.支持多種儲存方式:內建大容量4T硬盤，支持外接硬盤，同時支持透網絡自動上傳到FTP服務器、NAS、云端管理軟件。

5.全4K系統：整個系統使用4K設備， 不易過時。

實際應用

2024年Xbotpark機器基地冬令營的開營儀式上，使用了Lumens全4K的直錄播系統，配置中控主機及矩陣等設備，使用騰訊會議做到了深圳基地和重慶基地的線上連接。

錄播系統通道1接入VC-H717K，錄制李教授手持麥克風的演講過程，通道2錄制PPT內容以及騰訊會議的畫面，通這里的聲音透過麥克風傳輸給音頻處理器，又通過音頻處理器分別送給錄播主機，現場功放，會議電腦；通道3錄制了前攝像機拍攝的觀眾全景，通道4錄制了小會議室的會議畫面，同時這里同時還會錄制出前邊4通道的組合畫面，也就是我們講的PGM畫面。

*云臺攝像機VC-H717K安裝位置

*通道1：云臺攝像機H717K拍攝講師畫面

*通道2：錄制PPT畫面

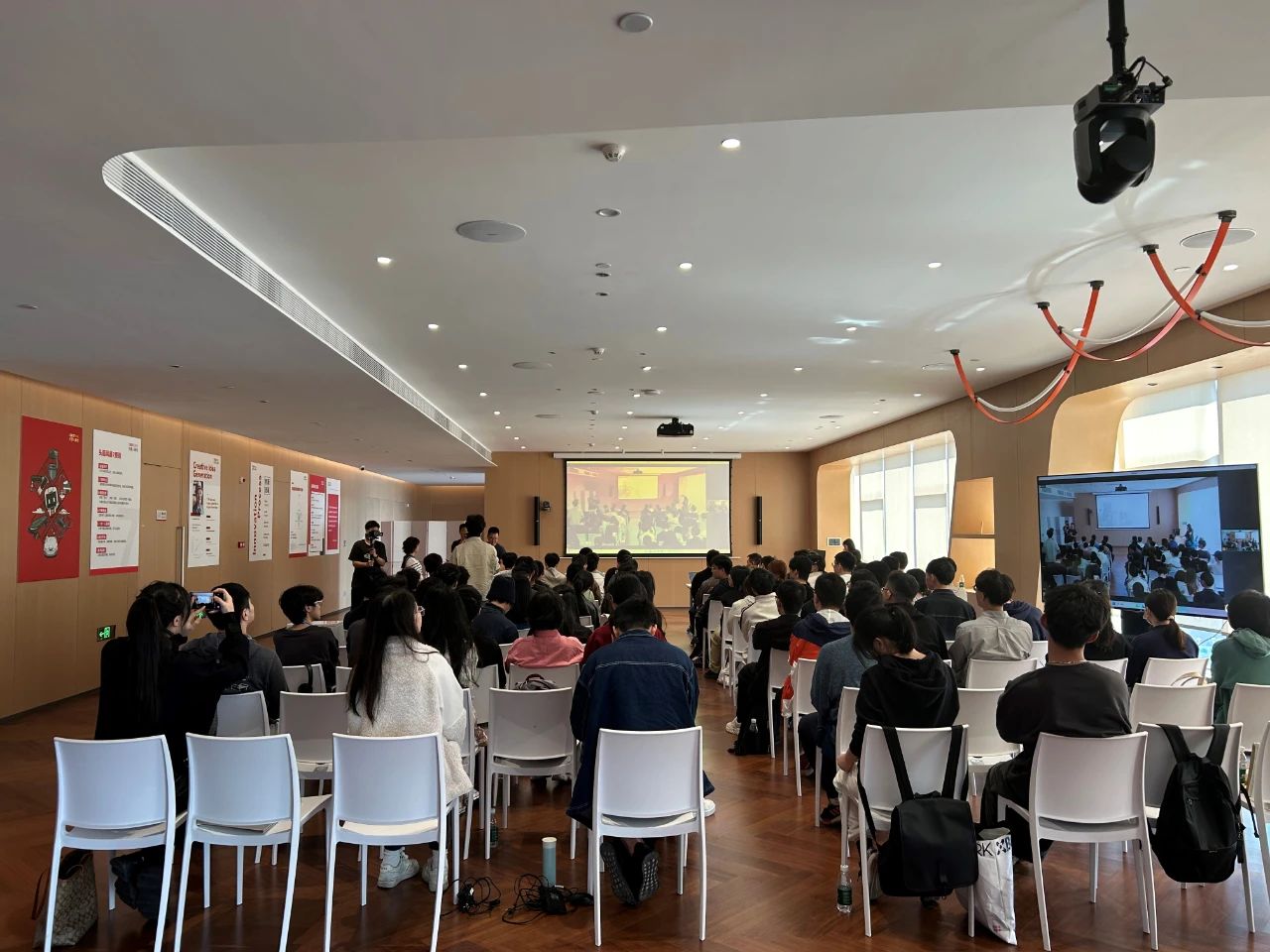

*通道3：云臺攝像機BR75H拍攝現場觀眾畫面

整個錄播的控制界面操作簡單明了，非常的容易上手，錄制的視頻清晰度非常高，看不出有經過編解碼的痕跡。

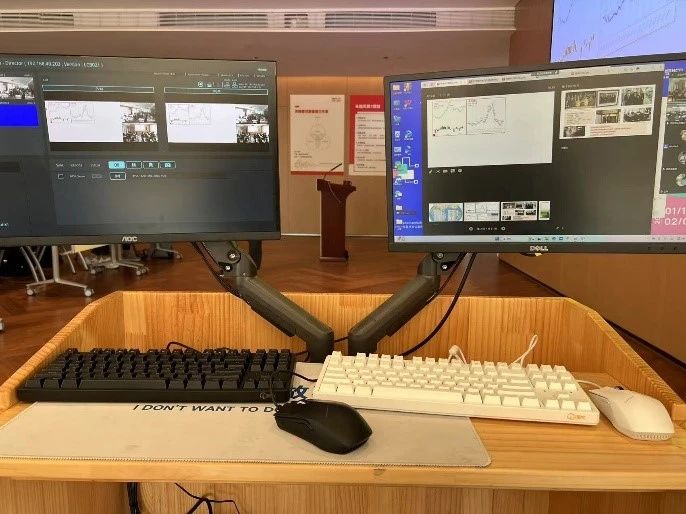

*錄播操作界面

錄播可直接透過USB輸出PGM畫面給會議軟件，在騰訊會議【開啟視頻】菜單內選擇視頻源----【Lumens LC300 Processor】，在沒有導播臺的情況下也實現了多畫面的組合，非常贊！錄制的內容不僅可以存儲在本地硬盤里邊，同時又可以通過網絡直接備份至云端的存儲空間里邊；透過中控主機可以快捷切換錄播的信號源以及攝像機的視角，使用起來非常方便。

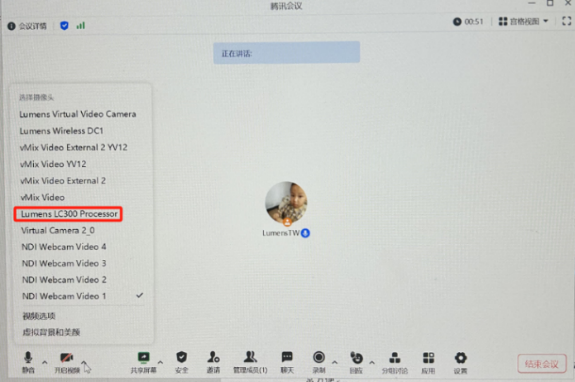

*騰訊會議里選擇視頻源LC300

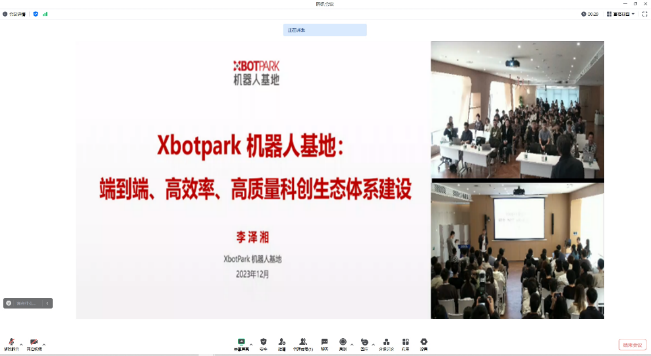

*通道4：錄播合成后的PGM畫面

核心產品

Lumens-云臺攝像機VC-H717K

Lumens-云臺攝像機VC-BR75H

Lumens-智能錄播系統LC300

中控主機

音頻處理器
